Dachfenster Bezeichnung & Technische Dachfenster-Zeichnung

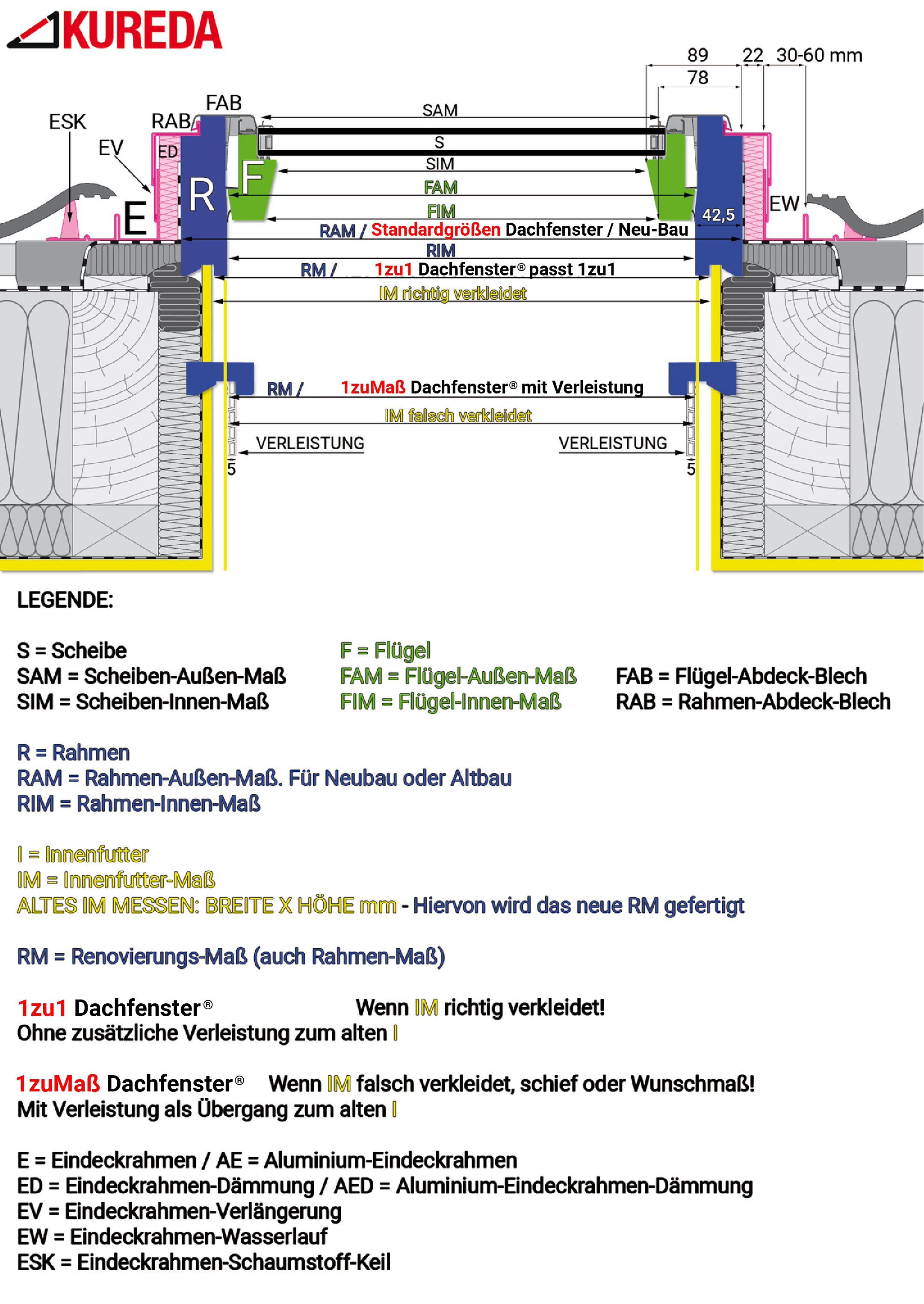

Technische Dachfenster Zeichnung
BILD - Klicken für Groß


Modellbezeichnung: Hier zur Grafik der Modell-Übersicht
SCHWING - Als professional (Kunststoff) und classic (Holz) erhältlich.
  • KSW = KUNSTSTOFF-SCHWING-WEISS
  • KSE = KUNSTSTOFF-SCHWING in Eiche-Gold Folierung
  • KSK = KUNSTSTOFF-SCHWING in Kiefer-Hell Folierung
  • HSW = HOLZ-SCHWING-WEISS
  • HSN = HOLZ-SCHWING-NATUR
Bezeichnung z.B.: KSW-S = KUNSTSTOFF-SCHWING-WEISS-STANDARDGRÖßE
KLAPPSCHWING - Als professional (Kunststoff) und classic (Holz) erhältlich.
  • KKW = KUNSTSTOFF-KLAPPSCHWING-WEISS
  • KKE = KUNSTSTOFF-KLAPPSCHWING in Eiche-Gold Folierung
  • KKK = KUNSTSTOFF-KLAPPSCHWING in Kiefer-Hell Folierung
  • HKW = HOLZ-KLAPPSCHWING-WEISS
  • HKN = HOLZ-KLAPPSCHWING-NATUR
Bezeichnung z.B.: KKW-S = KUNSTSTOFF-KLAPPSCHWING-WEISS-STANDARDGRÖßE
FLACHDACH - Als professional (Kunststoff) erhältlich.
  • KFW-F = KUNSTSTOFF-FLACHDACH-WEIß-FESTVERGLAST
  • KFW-M = KUNSTSTOFF-FLACHDACH-WEIß-MANUELL
  • KFW-E = KUNSTSTOFF-FLACHDACH-WEIß-ELEKTRO
AUSSTIEG - Als professional (Kunststoff) und classic (Holz) erhältlich.
  • KAW/L = KUNSTSTOFF-AUSSTIEG-WEISS / LINKS
  • KAE/R = KUNSTSTOFF-AUSSTIEG in Eiche-Gold Folierung / RECHTS
  • KAK/O = KUNSTSTOFF-AUSSTIEG in Kiefer-Hell Folierung / OBEN
  • HAW = HOLZ-AUSSTIEG-WEISS
  • HAN = HOLZ-AUSSTIEG-NATUR
(/L,R,O = Ansicht von innen zur Öffnungsrichtung bzw. Endposition Flügel - Siehe Grafik beim Artikel)
TAGESLICHTSPOT: Als professional (Kunststoff) erhältlich.
  • KTZ = KUREDA TAGESLICHTSPOT ZIEGEL
  • KTS = KUREDA TAGESLICHTSPOT SCHIEFER
250, 350 und 550 er Rohr
RENZ HANDMADE DESIGN MEISTERWERK BEZEICHNUNG - Als EXKLUSIV erhältlich.
  • RS1 = RENZ Schiebedachfenster 1 Flügel Schiebetechnik (manuell verschiebbar, zu schieben nach links & rechts)
  • RS2 = RENZ Schiebedachfenster 2 Flügel Schiebetechnik (manuell verschiebbar, zu schieben voneinander weg)
  • RF1 = RENZ Festglasdachfenster (festverglast, ohne funktion)
EINDECKRAHMEN: AED-S / Z = ALUMINIUM-EINDECKRAHMEN-DÄMMUNG-STANDARDGRÖßE / ZIEGEL
EINDECKRAHMEN Sonderbauten z.B.:
  • K = KEILEINDECKRAHMEN
  • F = FLACHDACH
  • ZÜ = ZWILLING ÜBEREINANDER
  • ZN = ZWILLING NEBENEINANDER
  • SFT = STEHFALZ - TITANZINK
  • SFK = STEHFALZ - KUPFER
AED-S / Z-K = ALUMINIUM-EINDECKRAHMEN-DÄMMUNG-STANDARDGRÖßE / ZIEGEL-KEILEINDECKRAHMEN
SONNENSCHUTZ:
  • KA-SF = KUREDA-Außenrollladen-Solar-Funk
  • KA-K = KUREDA-Außenrollladen-Kurbelbedienung / AKTUELL NUR FÜR ORIGINAL ALTE BRAAS-ATELIER DACHFENSTER VERFÜGBAR
  • KH = Hitzeschutzrollo
  • KV = Verdunkelungsrollo
  • KR = Rollo mit Haltekrallen
  • KJ = Jalousie
  • KI = Insektenschutzrollo
DACHFENSTER-ANSCHLÜßE:
  • Dampfsperrschürze (DSS) – für den luftdichten Innenanschluss
  • Dachfenster-Anschluss-Set (DAS) – für den regensicheren Außenanschluss
  • Innenfutter PVC (IP)
